详细介绍

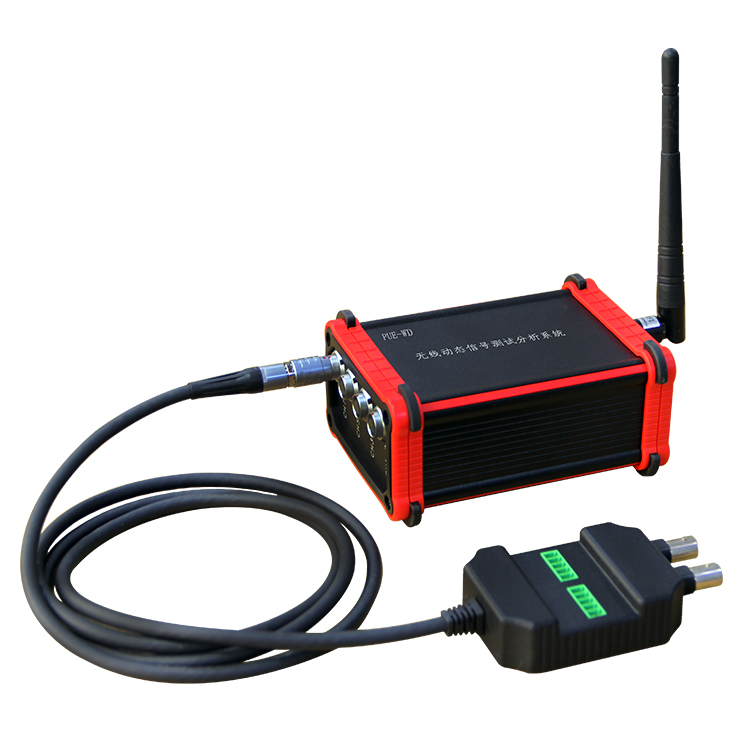

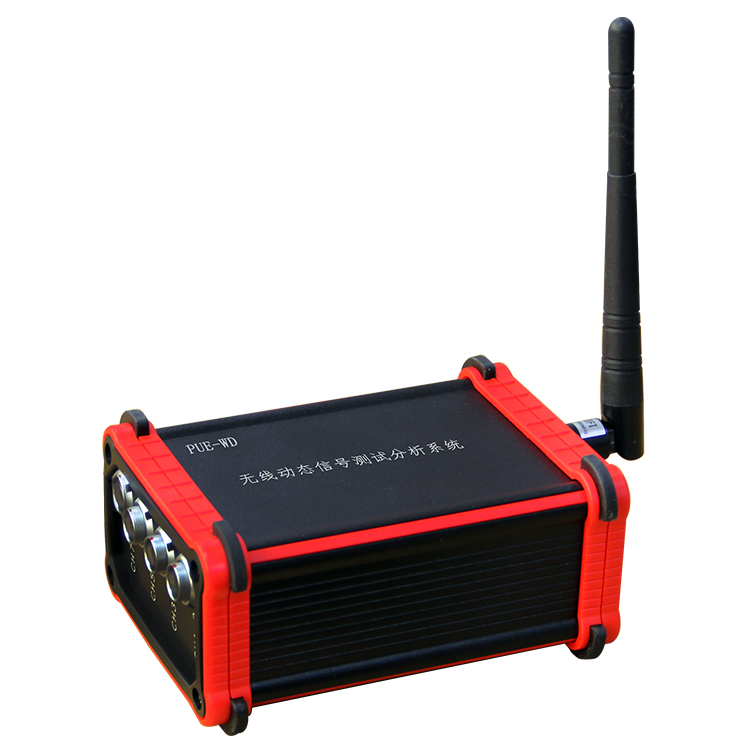

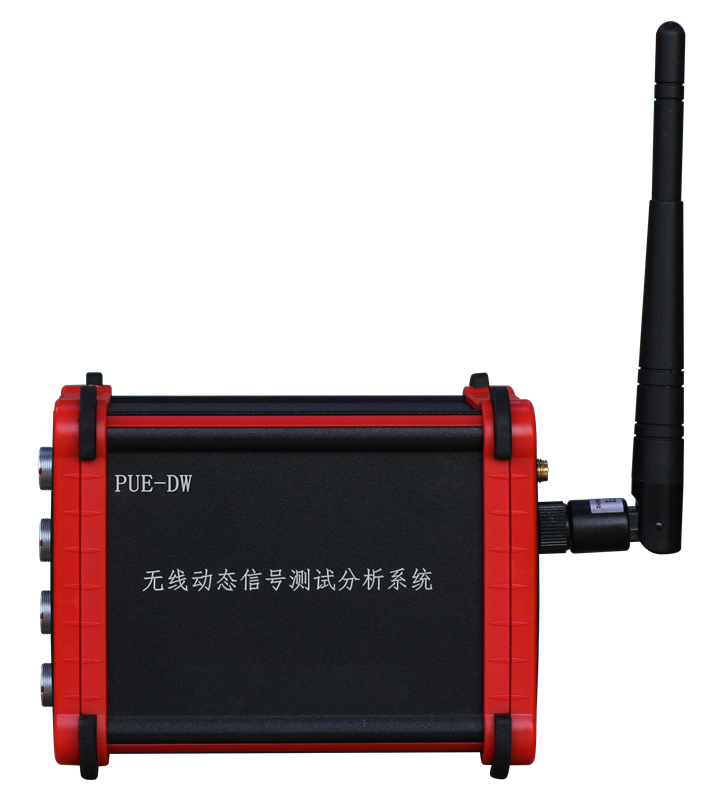

PUE-WD系列 无线动态信号测试仪使用简单方便，内置 wifi/4G 数据传输模块，极大地节约了测试中由于反复布设有线数据采集设备而消耗的人力和物力，采集的数据实时无线传输至采集终端，克服接触式的接触电阻变化造成的误差。无线数字信号传输方式消除了长电缆传输带来的噪声干扰，整个测量系统具有很高的测量精度和抗干扰能力。
物理量测量模块结构紧凑，体积小巧，内置锂电池，无需外接电源。每个通道内置有独立的高精度 120Ω(可选配其它阻值)桥路电阻,独立高稳定信号放大调理电路、高性能 AD 转换器。具有很高的精度和很强抗干扰能力，可以方便地组成 1/4 桥（可带补偿），半桥，全桥，兼容各种类型的桥路传感器，比如应变，载荷，扭距，位移，加速度，压力，温度等。桥路自动配平。多数据终端可选，方便组成各种采集测量分析系统。
使用WIFI网络，不产生任何数据流量，通讯距离可达200m。使用4G外网，通讯距离不受限制，根据采样速度和采集通道数产生流量，可使千里之外实时了解测试现场采集的数据为远程决策提供依据。
可满足各类工程结构在受到中、低动态荷载作用过程中，产生的应变、变形、振动、加速度、速度、压力、扭矩、位移、温度、模态等各类响应会发生的快速动态变化。同时，内置锂电和系统，特别适合野外、车载或机载工况下工作。
参数：
1、数据传输：wifi/4G数字信号传输，Wi-Fi内网可靠传输距离约200m，4G外网距离不受限制;数字信号传输，避免了电缆带来的测量噪声，测量精度高，抗干扰能力强；

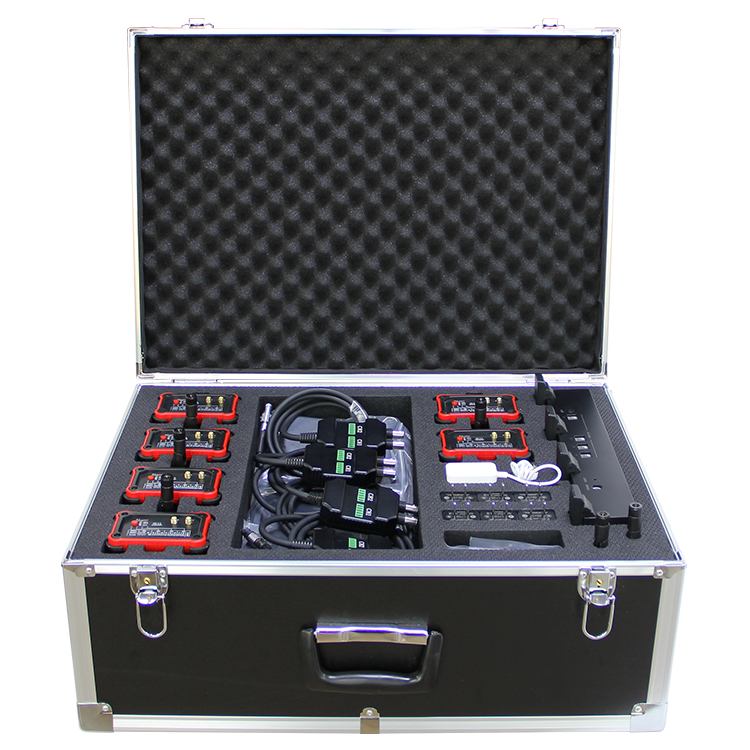

2、单台设备可配置4通道、8通道、16通道，多模块组网并行采集，最多扩展到128通道；
3、分辨率：24位AD;

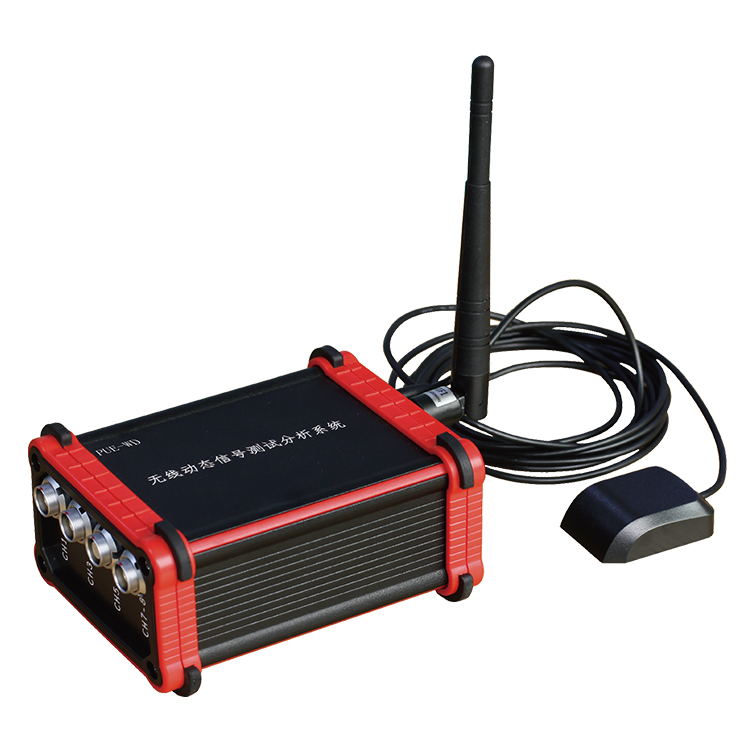

4、多台设备使用GPS同步时钟，多台设备所有测点同步采样，采样频率可达256KHz。
5、信号输入类型（实时采集振动、应变、电压、电流、位移等信号）：
应变：全桥、半桥、1/4桥二线制、1/4桥三线制;
电压：±50 mV、±100 mV、±500 mV、±1V、±2.5V、±5V;
电流：0-20mA、4-20mA;
温度：各型热电偶：0～1500℃；pt100：0～300℃。
压力：压阻式压力传感器、称重传感器。
位移：应变式、电阻式等类型。
加速度速度：电阻式、电容式、IEPE、ICP等类型磁电式低频拾振器。
6、测量误差:≤±0.2%，每通道独立高稳定信号放大调理电路、低通滤波器、独立24位AD输入、内置120 高精度配桥电阻；
7、稳定度(4小时):±4με/4小时；±1με/℃;
8、激励电压源:DC0～5V可选，IEPE激励恒流源:4mA;
9、设备自带linux操作系统，可支持FT32/exFat等文件系统。
10、数据存储：内置64GTF卡（支持256G），采集的数据通过无线上传的同时直接保存在TF卡中，可通过Wifi\4G网络透传调用，保证数据连续不丢失。支持脱机独立运行，可定时采集和存储数据。
11、可配置设备为AP热点和连接热点模式，支持网页配置参数、支持TF卡配置参数。
12、电源:内置4.2V10AH锂电池，可连续工作8小时以上；
13、温度范围 (工作)：-20～+60°C；
14、外形尺寸:100*100*165mm；
15、防护等级：IP65；
16、重量:1.5Kg
