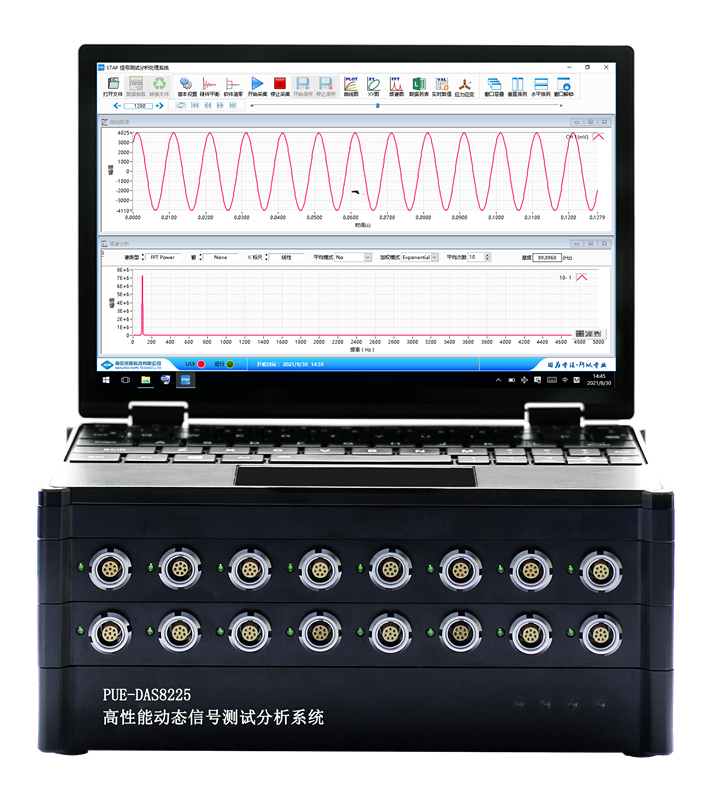

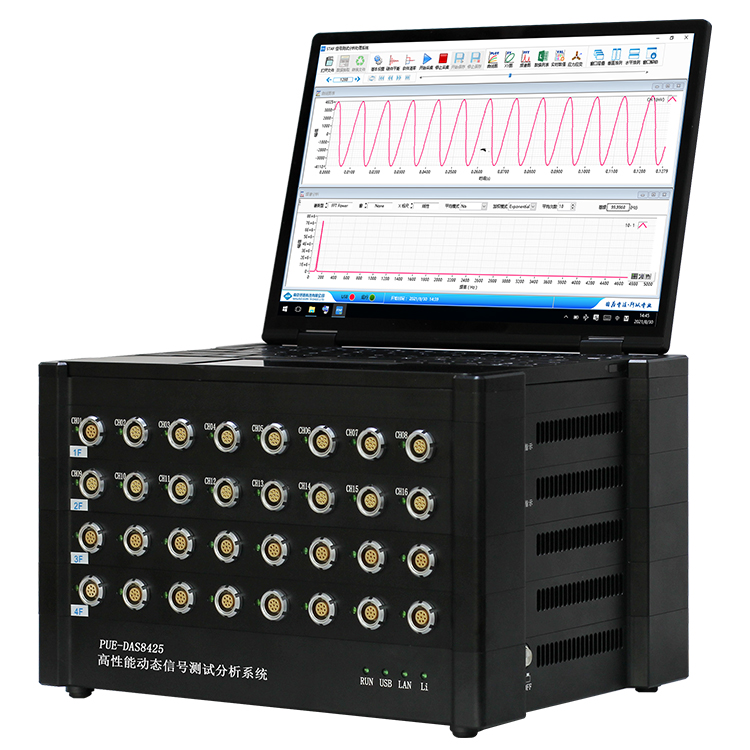

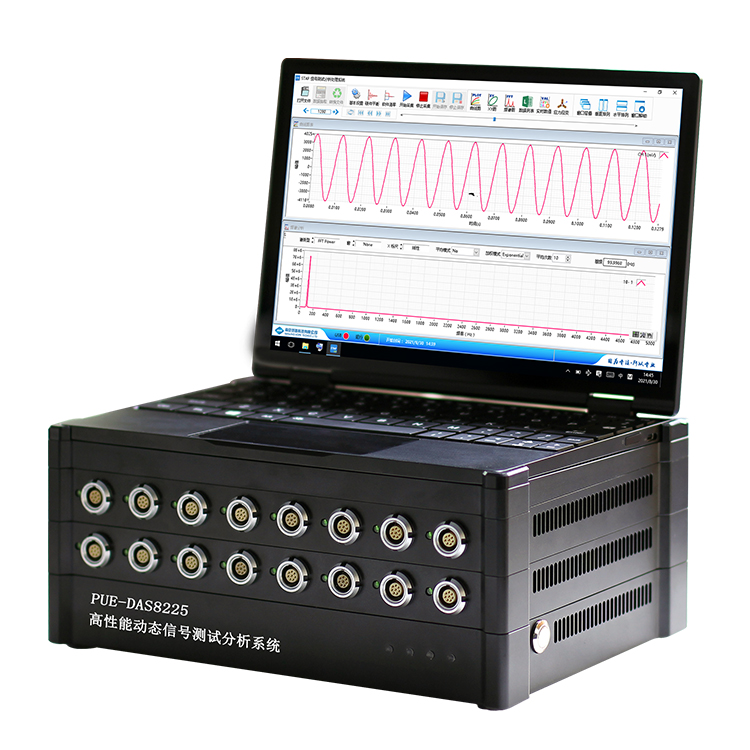

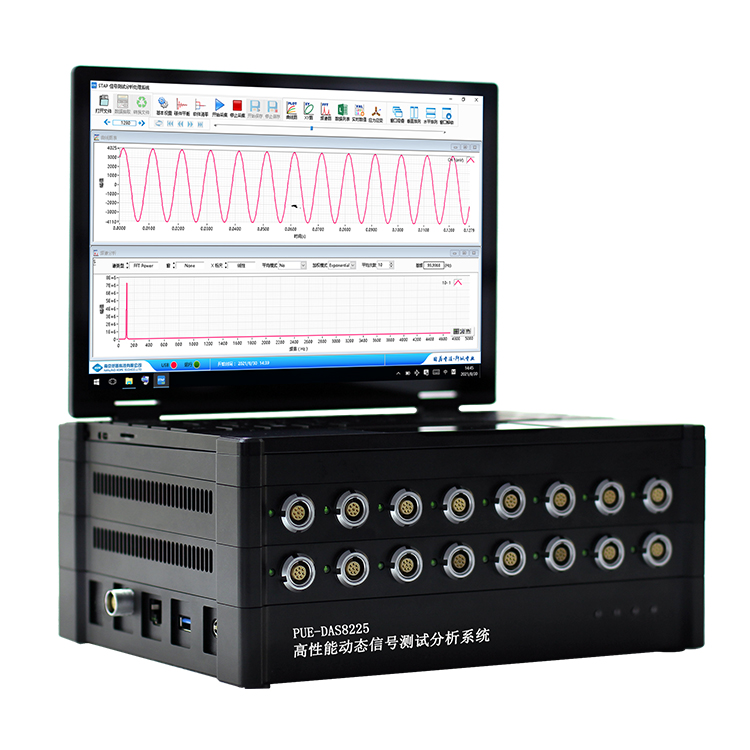

PUE-DAS系列高性能动态信号测试分析系统

简要描述：陕西博纯科技提供的服务包括：动态信号测试分析系统的安装、调试、运行维护、联网、比对验收。动态信号测试分析系统基于模块化设计，每台设备由1台主控制板与1～8套采集模块构成，组成8～64通道动态测量系统。

产品咨询联系我们

产品分类

详细介绍

PUE-DAS系列高性能动态信号测试分析系统基于模块化设计，结构紧凑，体积小巧，单台可配置成8～64通道动态测量系统，同时可多台设备并行同步工作，最多可组成4096通道测试系统。

每模块8个测点，每测点独立高稳定信号放大调理电路、低通滤波器、独立AD输入、独立DA输出，所有测点同步采样，采样频率可达256KHz。

支持USB3.0、千兆网接口。数据以EXCEL或TXT或自有格式保存，软件可以实时显示当前值和历史曲线。

高性能动态数据测试系统可用来对结构的动态信号进行快速、同步和完整地采集和记录，包括电阻、直流电压、热电偶等各类传感器的中、低速动态信号变化，可适用于工程结构室内外试验过程中的荷载和中、低速位移(应变)、模态、频率等的测量。

可满足各类工程结构在受到中、低动态荷载作用过程中，产生的应变、变形、振动、加速度、速度、压力、扭矩、位移、温度、模态等各类响应会发生的快速动态变化。同时，内置锂电和系统，特别适合野外、车载或机载工况下工作。

参数

1、测量点数：8～128通道可选。

2、工作方式：所有通道同步采集。

3、采样频率：1Hz～256KHz，软件任意设置。

4、测量类型：每通道任意接入各种传感器，无需外接调理模块。

应变类型：全桥、半桥、1/4桥二线制、1/4桥三线制、1/4补偿桥。

电压类型：±10mV～±10V。

电流：±20mA、±80mA、1～20mA、4～20mA。

温度：0～1500℃（各型热电偶）；0～300℃（pt100）。

位移：应变式、电阻式、电感式、LVDT、电涡流、激光位移等类型。

加速度、速度：磁电式、电阻式、电容式、IEPE等类型。

其他类型传感器：电阻、频率、电荷、振弦、TEDS智能传感器等输出型。

5、激励源：

前置激励电压源:0～10V,100mA,软件任意设置,精度0.1%。

后置激励电压源：+24V、±12V。

后置IEPE恒流源：内置IEPE传感器4mA恒流源及调理电路。

6、AD分辨率：24位。

7、测量精度：±0.1%。

8、信号带宽：100KHz。

9、自动平衡：16位D/A满量程硬件控制5秒内完成所有通道自动平衡，清零，桥路偏置小于±0.03%，不损失测量范围。软件设置不平衡点，可按照实验要求手动设置零点值。

10、数据同步：提供4位快插SYNC同步端，提供DC5V100mA隔离电压，快速完成霍尔开关、光开关、高低电平、上升沿、下降沿等同步信号识别。同步信号经光隔离后输入到主板，提供对设备的保护。
