详细介绍
产品特点

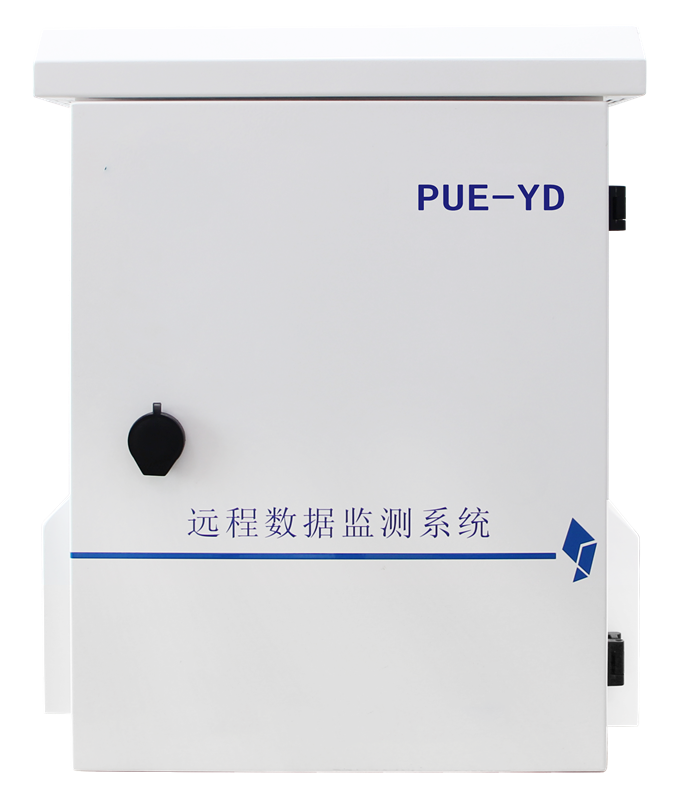

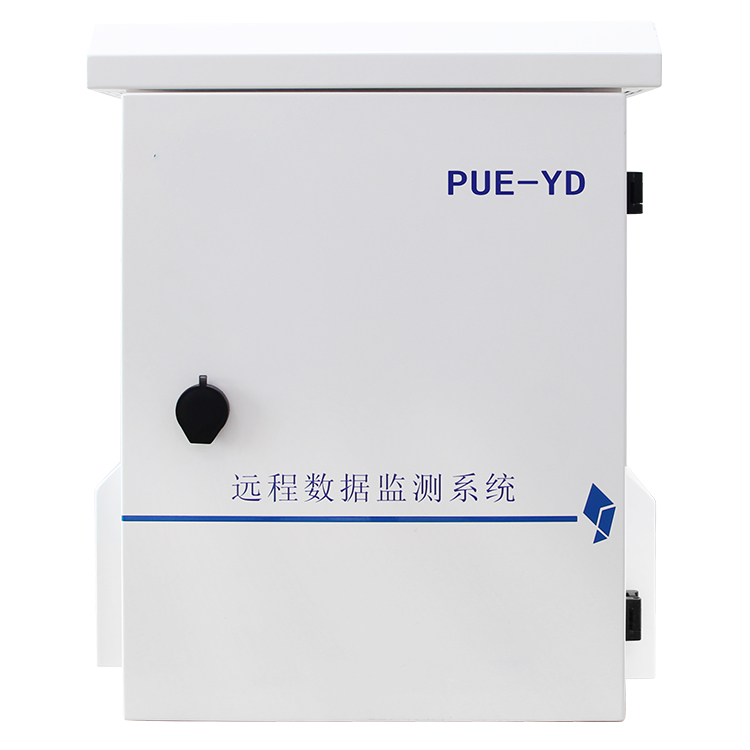

PUE-YD远程动态在线监测系统基于模块化设计，每台设备内置GPS、4G、RJ45网络接口多合一通讯主板与多通道采集板组成，构成8通道远程动态数据监测系统。并且可以同时接入应变式、振动测频式、电偶温度式、电阻式、电压式、电流式等传感器，可对应变、应力、力、压力、索力、荷重、扭矩、孔隙水压力、土压力、位移、变形、倾斜度、沉降、裂缝、液位、流量、流速、温度、风速等进行精确测量。
主要用途及适用范围
广泛应用于桥梁、河道、大坝、堤坝、油田、管道、建筑物、化工设备、船舶、机械、车辆、构件等结构远程长期状态监测、故障诊断、安全评估。
多类型传感器
①应变式传感器，每测点内置独立的高精度120Ω（可选配其它阻值）桥路电阻、每测点独立高稳定信号放大调理电路、高性能AD转换器，具有很高的精度和很强的抗干扰能力；
②振动测频式传感器，广泛应用于振动法（索力）测试分析系统，内置索力计算功能模块，软件提供自动或手动寻找索的振动基频或频差功能，实时采集、计算、显示索力数值；
③电压、电流、电阻式传感器，配置传感器驱动电源（激励电压源或电流源），高稳定差分信号放大器与调理电路、放大倍率从1～1000可调，高性能AD转换器，完成信号的无损检测。
模块化设计，结构紧凑，体积小巧。每模块集成8通道，所有测点同步采样（每通道独立信号调理、独立AD、独立MCU），采样频率可调1～200Hz，8通道1kHz采样。
前端采集技术指标

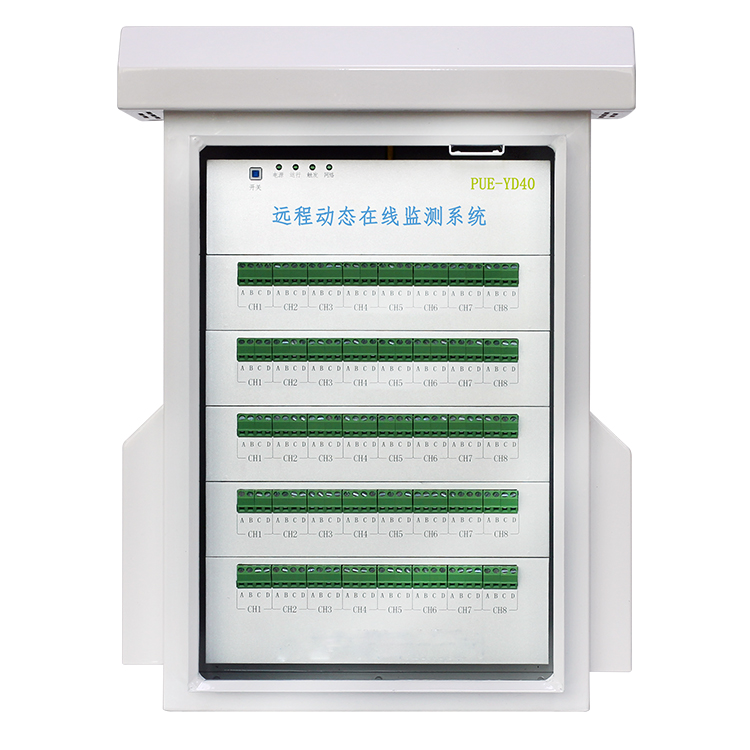

1、测量点数：8～40通道可选，模块化设计。
2、采样频率：1Hz～1000Hz，软件任意设置。
3、采集方式：所有通道同步采集。
4、混合输入：每通道任意选择输入类型，内置各种传感器调理电路。
5、应变类型：全桥、半桥、1/4桥二线制、1/4桥三线制。
应变范围：±3000.0με、±10000με、±30000με、±100000με；
应变分辨率：1με。
电压类型：单端电压、差分电压。
电压范围：±5mV、±10mV、±50mV、±100mV、±500mV、±1V、±5V、
±10V。
电压分辨率：0.1uV。
电流类型：±20mA、±80mA、0～20mA、4～20mA。
电流分辨率：0.1uA。
温度：0～1500℃（各型热电偶），：0～300℃（pt100）；
压力：压阻式压力传感器、称重传感器。
位移：应变式、电阻式、LVDT电感式、电涡流、激光位移等类型。
加速度、速度：磁电式、电容式、IEPE式、电荷式等类型。
应变式传感器：力、压力、扭矩、位移等应变式传感器。
振弦式传感器：适用全部振弦传感器的测量读数,测频范围450~5000HZ；
数字传感器：支持RS232\RS485\RS422数字传感器接入，同时提供激励源。
其他传感器：空隙水压力计、土压力计等电压、电流输出型传感器。
6、应变激励桥压：0～6V/100mA,软件设置,精度0.1%。
其他激励电压：±12V、24V。
恒流源：内置IEPE传感器4mA恒流源及调理电路。
7、测量精度：±0.2%。
8、稳定度(输入端短接)：±4字节/4小时；±1字节/℃。
9、设备通讯方式：百兆网络、4G，支持脱机工作。
10、工作方式：连续采集、定时采集、外触发采集，采集时长可设置。
11、状态指示：4G信号（强度、欠费、损毁）、工作状态（主循环、复位）、电量指示（100 %、75%、50%、25%）、触发状态可显示；
12、GPS定位：内置GPS定位、授时模块，实时发送位置信息，自动定位采集终端位置，方便定位和寻找设备位置。定时校准设备内置实时时钟；
13、存储方式：64GTF卡（本地）、云传输服务器，数据双备份。

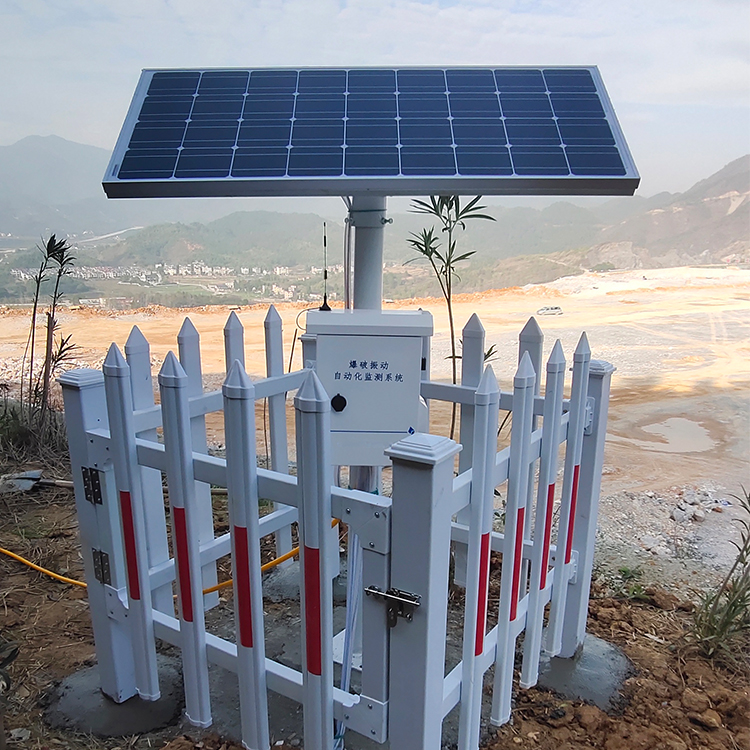

14、现场供电: AC220V/50Hz适配器、直流DC12V；内置大容量锂电池，断电后连续工作7天，选配100W太阳能电板，随时随地给锂电池充电，持续不间断在线监测，不会掉线。

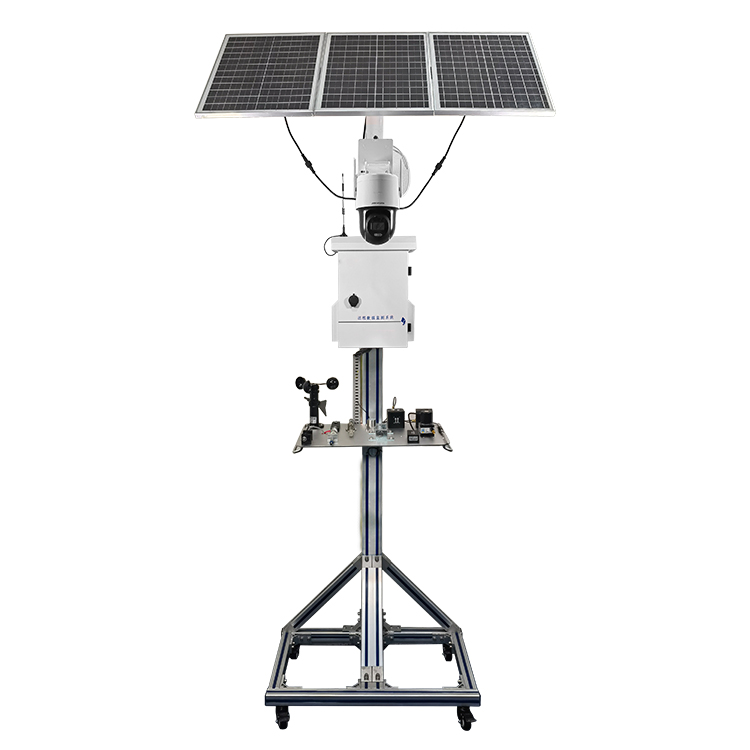

15、安装方式：定制野外4米高监测杆，配IP67三防机箱。
