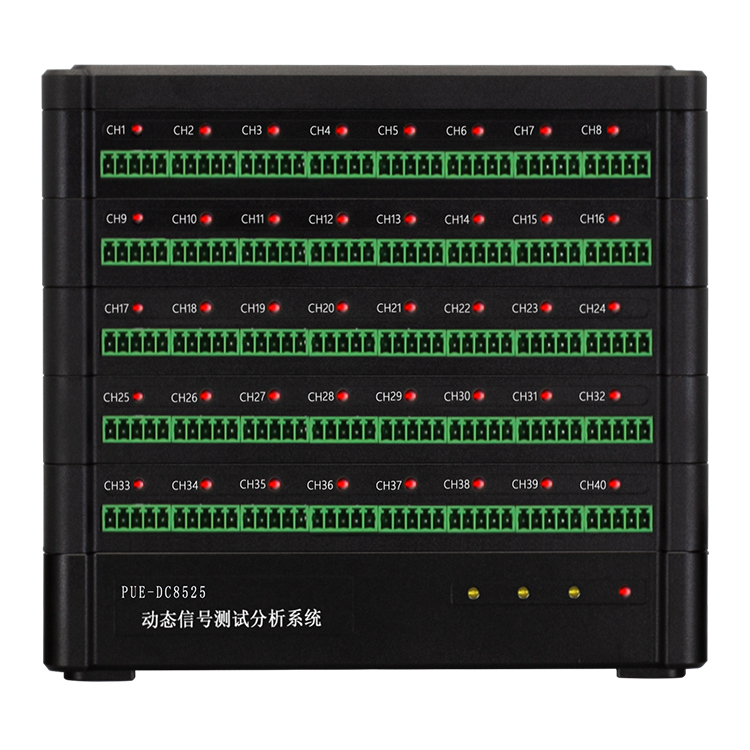

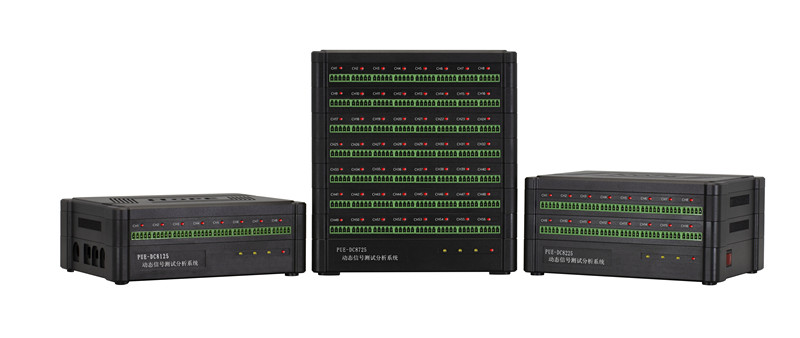

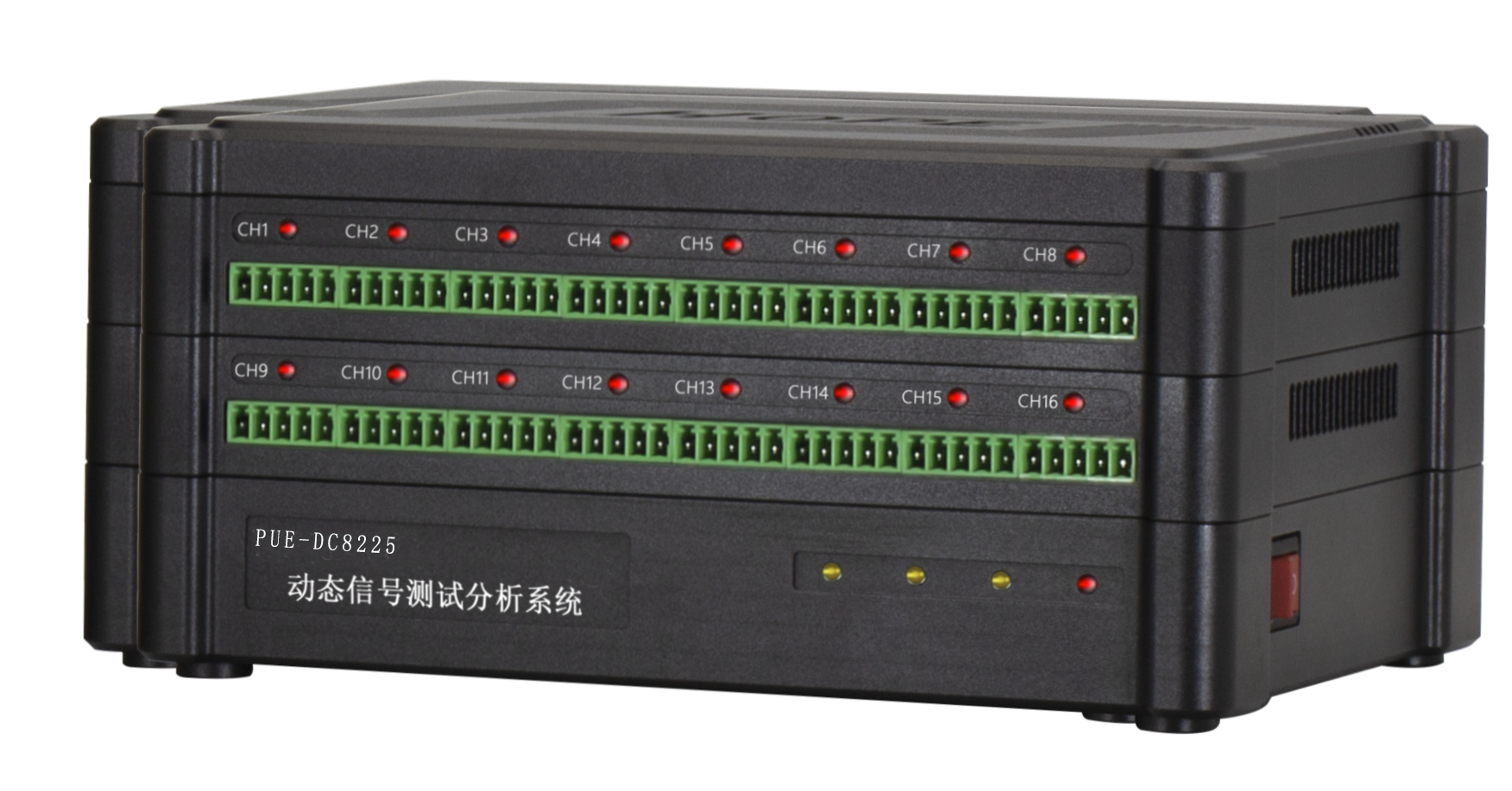

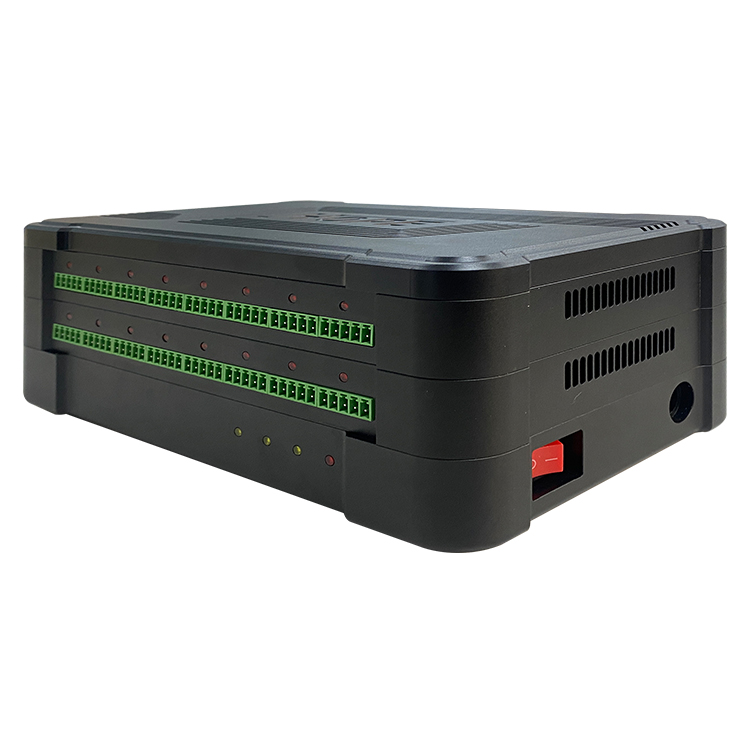

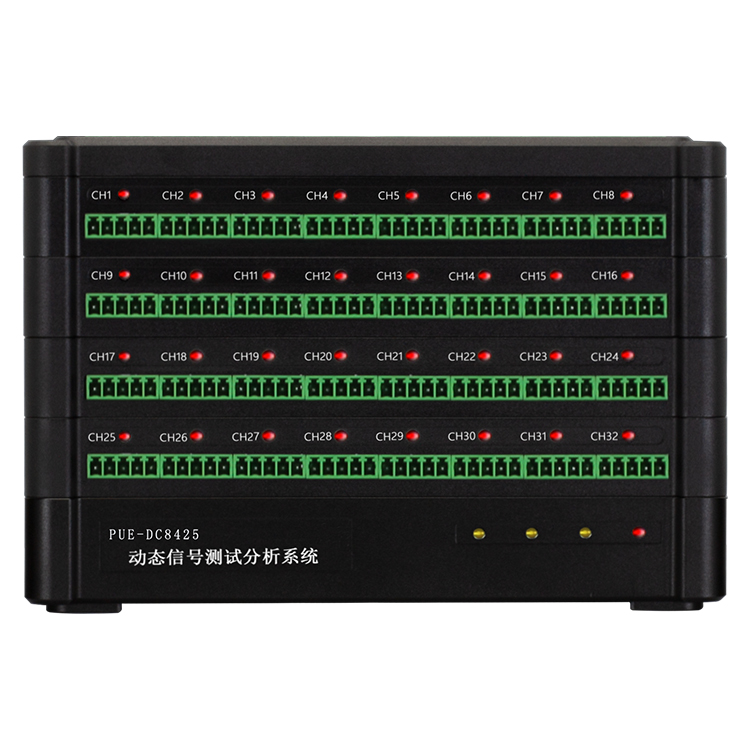

PUE-DC系列动态信号测试分析系统

基于模块化设计，每台设备由1台主控制板与1～8套采集模块构成，组成8～64通道动态测量系统。同时可多台设备并行同步工作，最多达1024通道。并且各通道可以同时接入不同的传感器，对应变、电压、电流、力、荷重、压力、扭矩、位移、温度、振动、加速度、速度等物理量进行同步精确测量。广泛应用于桥梁、建筑物、飞机、船舶、车辆、起重机械、旋转构件等结构动静力测试、疲劳测试、特征分析。

测试主机（PC）一般主流电脑即可，USB3.0或RJ45千兆网络接口，即插即用，方便可靠。数据以EXCEL或TXT或自有格式保存，软件可以实时显示当前特征值。所有测点同步采样，每通道独立信号调理、独立AD、独立DA，采样频率可达256KHz。

测量采用模块化设计，结构紧凑，体积小巧。每块采集板集成8个测点，每测点内置独立的高精度120Ω(可选配其它阻值)桥路电阻、每测点独立高稳定信号放大调理电路、高性能AD转换器。具有很高的精度和很强抗干扰能力。

的“软”硬件技术，方便后期升级硬件，客户可根据测试需求自主定制硬件，设置软件参数，软件编辑硬件，使得设备满足各种测试场合。

仪器检定指标达到0.2级，可满足教学、工程技术和科研的需要。特别适合野外、车载或机载工况下工作。

硬件特点

1、多功能：各测量通道任意选择模拟量输入类型(DC、AC、IEPE和应力应变)，保证互不干扰，可直接接入市面各型传感器而无需其他辅助设备。

2、高速同步：所有测点同步采样、显示、保存，采样频率达256KHz。

3、真并行：每通道独立高稳定信号放大调理电路、高性能AD转换器。具有很高的精度和很强抗干扰能力,保证长期的稳定性、一致性。

4、自平衡：每通道独立16位D/A满量程硬件控制自动平衡，清零，不损失测量范围。并且可以任意设置不平衡点，按照实验要求手动设置零点值。

5、高精度：测试精度达到0.2％。

6、自动计算应力、扭矩、功率等（由各种物理量经软件函数自动生成）二次物理量。

7、信号基本分析处理模块包括频谱分析（包括FFT、自谱、互谱、相关性）模块、频响分析模块、微积分分析模块、数字滤波模块、应变花计算模块、残余应力计算模块、低频重采样模块、模态分析模块。

8、专有数字、模拟补偿技术，根据工况选择补偿方法，保持测点相互隔离，避免补偿而引起的通道之间串扰。

9、采用嵌入式系统控制，配合特别的软硬件信号处理技术和磁耦隔离技术，系统具有很强的现场抗干扰（工频干扰）能力。

10、专有的“软”硬件技术，方便后期升级硬件，客户可根据测试需求自主升级硬件，设置软件参数，软件编辑硬件，满足您所有需求。

11、便携式:设备采用模块化、轻量化设计，携带使用方便，方便多台组网。特别适合野外、车载或机载工况下工作。

技术指标

1、测量点数：8～64通道。

2、采样频率：0.1Hz～256KHz, 步进1Hz，软件任意设置。

3、采集方式：所有通道同步连续采集。

4、混合输入：每通道任意选择输入类型，内置各种传感器调理电路。

5、应变类型：全桥、半桥、1/4桥二线制、1/4桥三线制、1/4补偿桥。

应变范围：±10000με、±32768με、±100000με；

应变分辨率：1με。

电压类型：单端电压、差分电压。

电压范围：±5mV、±10mV、±50mV、±100mV、±500mV、±1V、±5V、

±10V。

电压分辨率：1uV。

电流类型：±20mA、±80mA、0～20mA、4～20mA。

电流分辨率：1uA。

温度：0～1500℃（各型热电偶），：0～300℃（pt100）；

压力：压阻式压力传感器、称重传感器。

位移：应变式、电阻式、LVDT电感式、电涡流、激光位移等类型。

加速度、速度：磁电式、电容式、IEPE式、电荷式等类型。

应变式传感器：力、压力、扭矩、位移等应变式传感器。

其他传感器：空隙水压力计、土压力计等电压、电流输出型传感器。

6、应变激励桥压：3.052V。

可调激励电压:0～10V/100mA,软件设置,精度0.1%。

其他激励电压：±12V、DC24V。

恒流源：内置IEPE传感器4mA恒流源及调理电路。

7、测量精度：±0.2%。

8、稳定度(输入端短接)：±4字节/4小时；±1字节/℃。

9、AD分辨率：24位。

10、抗混滤波：截止频率为采样频率的1/2.56;

11、自平衡：每通道独立16位D/A满量程硬件控制自动平衡,达到清零，不损失测量范围。并且可以任意设置不平衡点，按照实验要求手动设置零点值。

12、测量导线电阻，软件自动补偿导线电阻带入的误差，保证不损失测试精度。

13、主机自动保存设置参数，设备意外断电后保证设置数据和调零点不丢失，设备上电后自动回复到断电前状态，自动完成数据续传。

14、提供4位快插SYNC同步端，提供DC5V100mA隔离电压，快速完成霍尔开关、光开关、高低电平、上升沿、下降沿等同步信号识别。同步信号经光隔离后输入到主板，提供对设备的保护。

15、每模块独立风扇散热，根据温度的变化自动调整风扇转速，保证设备热稳定性，消除设备温飘对测试数据的影响。

16、使用快接接头，快速完成数据线连接，从而无需现场焊接。大大节约实验的时间。

17、通讯接口：USB3.0、RJ45千兆网络接口，数据实时连续采集传输到计算机中；支持脱机工作，板载4G存储，全速离线采集30秒。

18、电源: 直流电源DC12V、AC220V/50Hz或选配内置锂电池。

19、外形尺寸：200*150*70～240(长mm *宽mm *高mm)。

20、工作湿度:不低于 90%；工作温度:-20℃～60℃。

随机配件

1、数据连接线：1条

2、软件优盘：1只

3、使用说明书：1份

4、产品合格证：1份

5、产品保修卡：1份
