PUE-DCS动态信号测试分析系统

简要描述：陕西博纯科技提供的服务包括：动态信号测试分析系统的安装、调试、运行维护、联网、比对验收。动态信号测试分析系统基于模块化设计，每台设备由1台主控制板与1～8套采集模块构成，组成8～64通道动态测量系统。

产品咨询联系我们

产品分类

详细介绍

设备概述

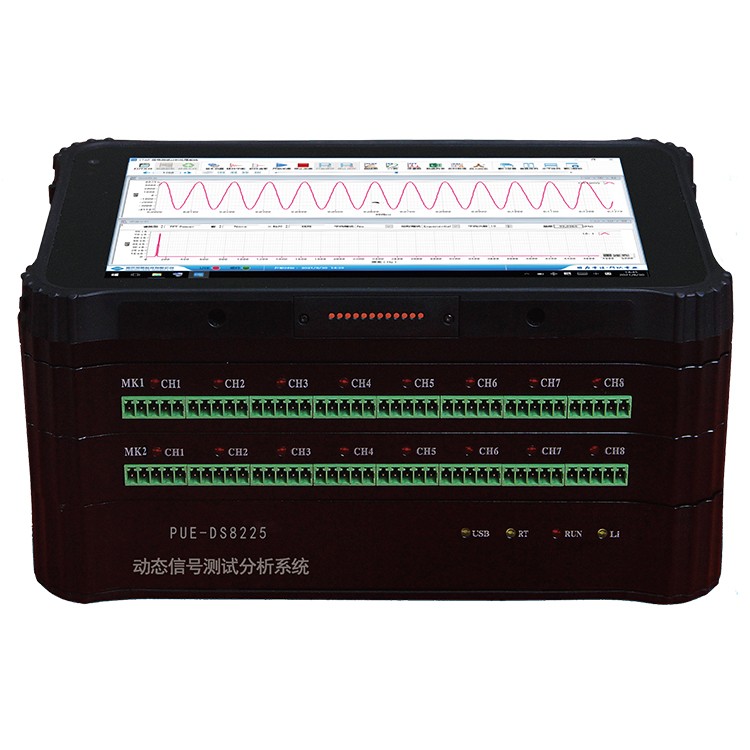

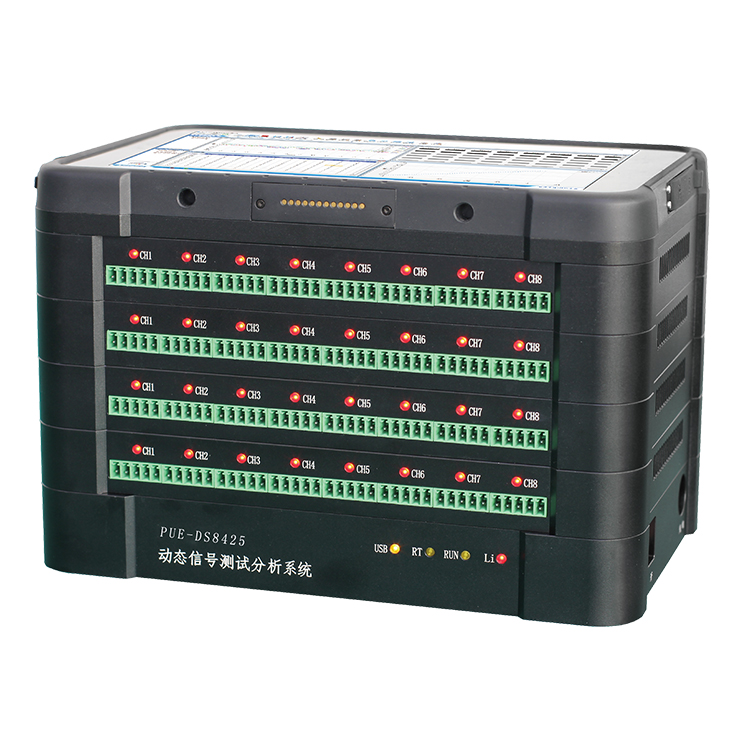

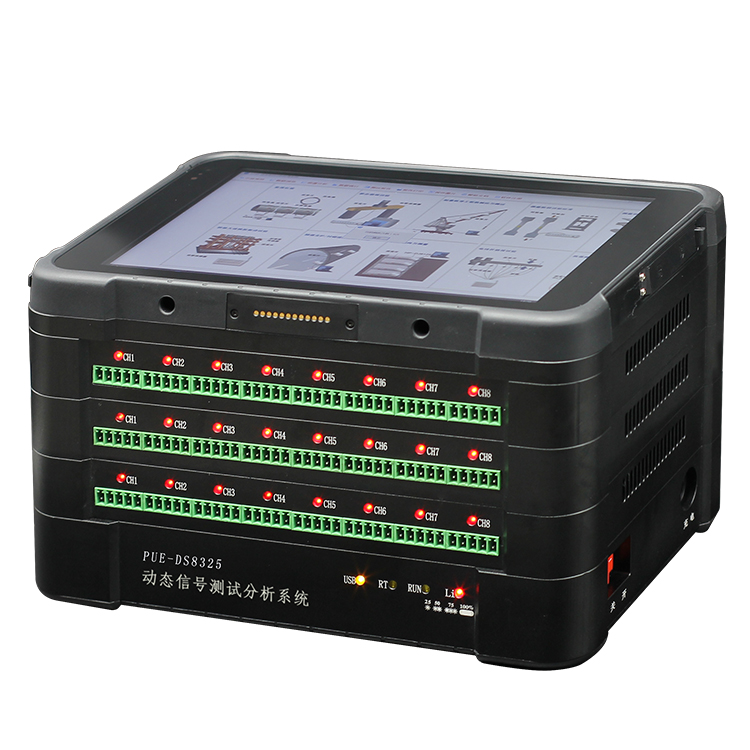

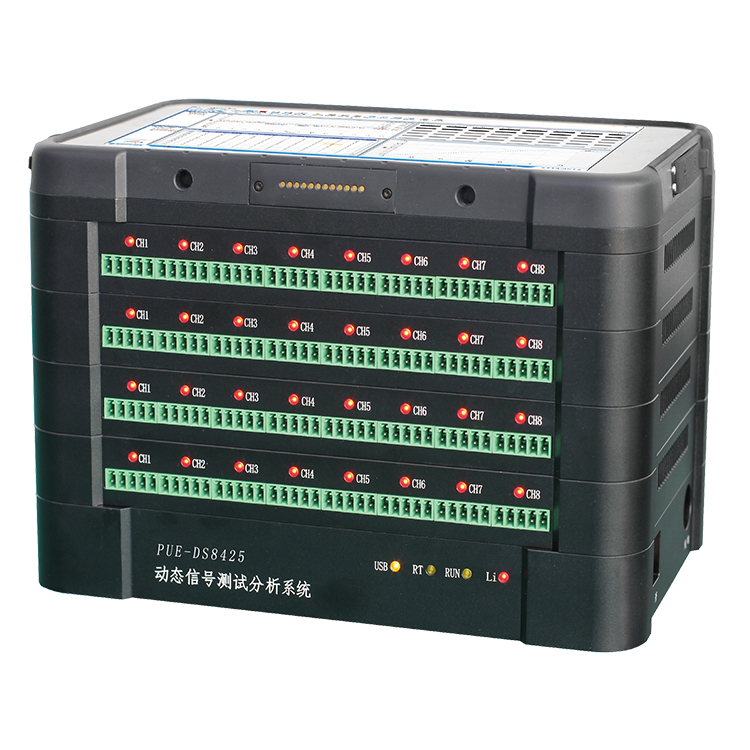

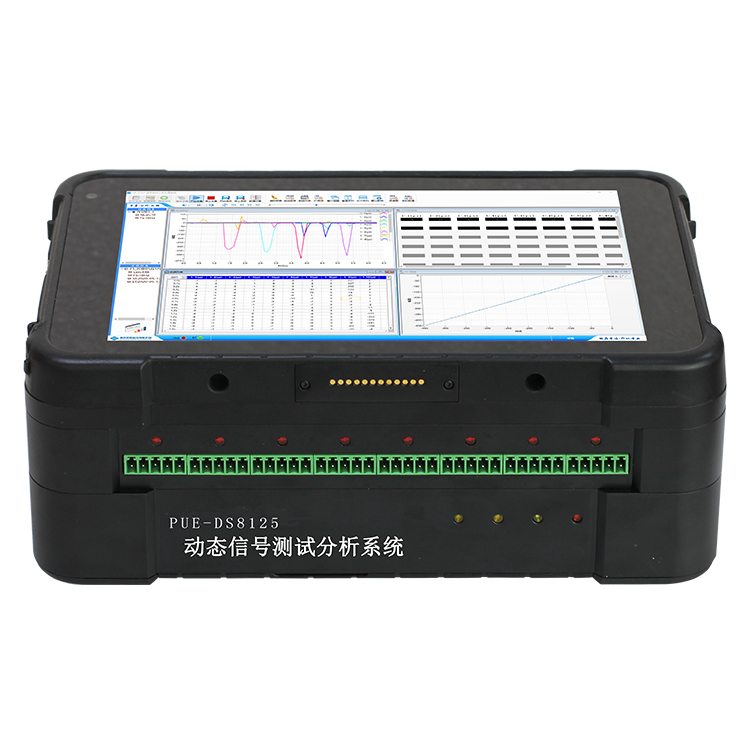

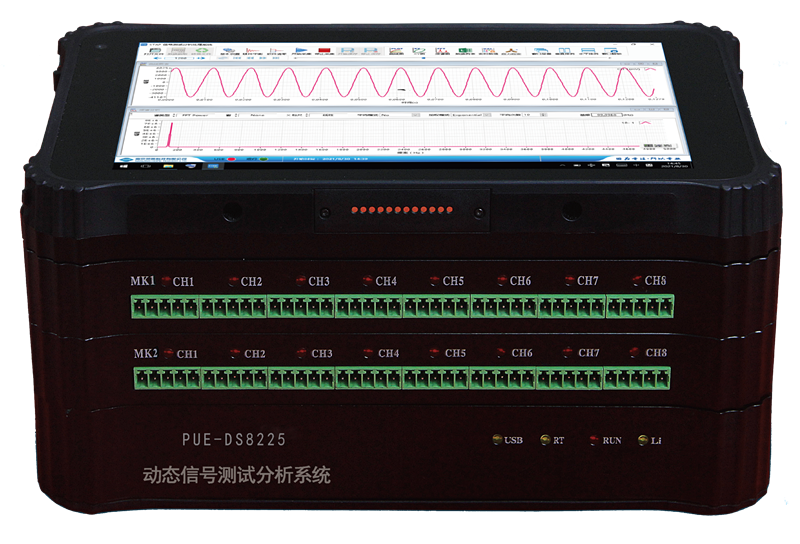

基于模块化设计，结构紧凑，体积小巧。每台设备由1台主控制板与1～8套采集模块构成，组成8～64通道动态测量系统。同时可多台设备并行同步工作，组合成千级通道测量系统。

每采集板集成8个通道，所有通道同步采样，每通道内置独立的高精度120Ω桥路电阻、高稳定信号放大调理电路、高性能AD转换器，独立设置输入信号类型，具有很高的精度和很强的抗干扰能力。采样频率可达256KHz。

各通道可以同时接入不同的传感器，对应变、电压、电流、力、荷重、压力、扭矩、位移、温度、振动、加速度、速度等物理量进行同步精确测量。广泛应用于桥梁、建筑物、飞机、船舶、车辆、起重机械、旋转构件等结构动静力测试、疲劳测试、特征分析。

内嵌Win10测试主机，可不依赖PC进行信号测试。8寸触摸屏，方便可靠。自带32G硬盘，可外接64G高速TF卡，测试数据一直保存。数据以EXCEL或TXT或自有格式保存，软件可以实时显示当前值和历史曲线。

仪器检定指标达到0.2级，可满足教学、工程技术和科研的需要。特别适合野外、车载或机载工况下工作。

参数

1、测量点数：8～64通道。

2、采样频率：0.1Hz～256KHz, 步进1Hz，软件任意设置。

3、采集方式：所有通道同步采集。

4、测量类型：每通道任意选择输入类型，无需外接调理。

应变：全桥、半桥、1/4桥二线制、1/4桥三线制、1/4补偿桥；

电压：±5mV～±10V八档切换；

电流：±20mA、±80mA、0～20mA、4～20mA；

温度：0～1500℃（各型热电偶），：0～300℃（pt100）；

位移：应变式、电阻式、LVDT电感式、电涡流、激光位移等类型。

加速度、速度：磁电式、电容式、IEPE式、电荷式等类型。

5、应变激励桥压：3.052V。

可调激励电压:0～10V/100mA,软件设置,精度0.1%。

其他激励电压：±12V、DC24V。

恒流源：内置IEPE传感器4mA恒流源及调理电路。

6、测量精度：±0.2%。

7、自平衡：每通道独立16位D/A满量程硬件控制自动平衡，清零，不损失测量范围。并且可以任意设置不平衡点，按照实验要求手动设置零点值。

8、提供4位快插SYNC同步端，提供DC5V100mA隔离电压，快速完成霍尔开关、光开关、高低电平、上升沿、下降沿等同步信号识别。同步信号经光隔离后输入到主板，提供对设备的保护。

9、通讯接口：USB2.0、WIFI网络接口。

10、电源: 直流电源DC12V、AC220V/50Hz或选配内置锂电池。
